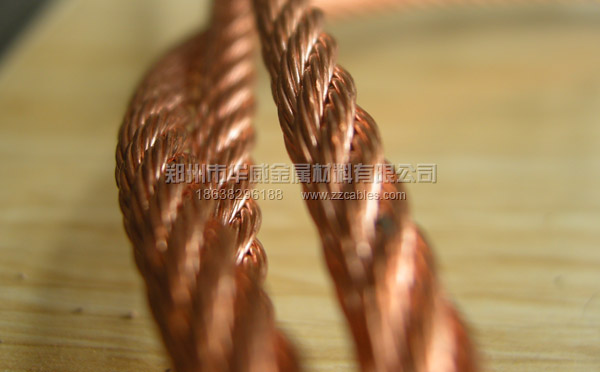

銅合金軟絞線（軟銅）

產品類別：電氣化鐵路接觸網產品
產品名稱：銅合金軟絞線（軟銅）
點擊次數：
摘要：
銅合金軟絞線：鎂銅合金軟絞線，鎂銅吊鉉線。銅合金軟絞線全部采用絞合工藝，全部有200型高速管絞絞合，有7股和19股兩種合金軟銅絞線結構形式，可生產10平方300平方的合金軟銅絞線

銅合金軟絞線（軟銅）的參數和性能：

銅合金軟絞線標準：

軟銅絞線參照DIN43138-1980

標準截面	計算截面	單絲根數	直徑		重量	抗拉強度	持續載流量
標準截面	計算截面	單絲根數	單絲	絞線	重量	抗拉強度	持續載流量
mm²	mm²		mm	mm	kg/km	N/mm²	A
16	16.3	49	0.50	5.9	152	<300	155
25	26.1	133	0.60	7.5	246	<300	205
35	37.6	133	0.70	9.0	353	<300	255
50	51.2	133	0.70	10.5	482	<300	310
70	72.7	189	0.70	13.0	685	<300	370
95	99.7	259	0.70	14.7	935	<300	460
120	118.5	336	0.67	16.4	1120	<300	535
150	150.9	392	0.70	18.3	1420	<300	625
185	185.1	525	0.67	20.4	1745	<300	720
210	209.8	595	0.67	21.5	1980	<300	780
240	245.2	637	0.70	23.1	2320	<300	850
300	296.6	637	0.77	25.4	2800	<300	970

注：銅合金軟絞線（軟銅）外層鉸線方向必須為右向（z向）。
持續載流量條件為：頻率60Hz，風速1m/s，環境溫度40°C(德國），導體終溫度為80℃。
其它設計：可按要求設計國際標準或滿足客戶特殊要求的產品。
