間隙式鋼芯鋁絞線

產品類別：新型絞線產品
產品名稱：間隙式鋼芯鋁絞線
點擊次數：
摘要：
間隙式鋼芯鋁絞線也叫間隙式架空鋁導線，間隙式鋼芯鋁絞線由于這種產品結構存在間隙，間隙鋼芯鋁絞線產品有特別良好的自阻尼特性，特別適合在易發生臺風、暴雨和風沙塵暴的地區使用。

間隙式鋼芯鋁絞線的參數和性能：

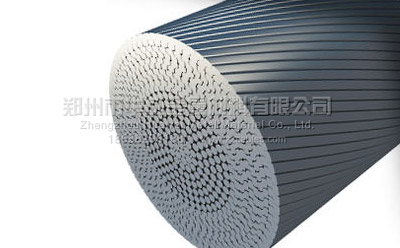

間隙式鋼芯鋁絞線結構

加強芯：圓形特高強度鍍鋅鋼線(EST)或特高強度鋁包鋼線(LB10或LB14)
載流導體：圓線或梯形(超)耐熱鋁合金線

間隙式鋼芯鋁絞線采用高強度鍍鋅鋼線和耐熱鋁合金線通過特殊工藝，留出"間隙結構"，然后同心絞合而成的特種架空輸電導線。

間隙型增容導線的內層導體采用型線截面以保持鋼芯與鋁合金之間的間隙，在間隙中填充耐熱油脂從而避免了鋼芯與鋁合金內層的摩擦，使得鋁合金層與鋼芯可以獨立移動。通過一種特殊的創新架線方式實現鋁部張力轉移，所有張力都由鋼芯承擔，導線的線膨脹性能即為鋼芯的線膨脹性能。

間隙式鋼芯鋁絞線和"間隙結構"的結合運用提供了優異的截流特性和弧垂特性，因而在現有的輸電線路進行增容時將充分顯示其優點。只需更換導線即可實現相比同截面普通鋼芯鋁絞線1.6-2.0倍的輸送容量增加而不增加弧垂。

間隙式鋼芯鋁絞線應用

間隙型增容導線廣泛應用于"卡脖子"線路增容改造工程，利用現有輸電走廊，不需改造桿塔，僅僅更換導線實現相比同截面普通鋼芯鋁絞線1.6-2.0倍的電流增容，且不增加弧垂，節約建設投資和施工時間。

間隙式鋼芯鋁絞線標準

Q/320623 AP35-2007 松套型增容導線
GB/T 1179-1999 圓線同心絞架空導線
GB/T 20141-2006 型線同心絞架空導線
IEC 62420-2008 Concentric lay stranded overhead electrical conductors containing one or more gap(s)-Edition 1.0

間隙式鋼芯鋁絞線技術特征

增容性
間隙型耐熱合金導線150℃時的載流量是同截面普通鋼芯鋁絞線70℃時的1.6倍。
間隙型耐熱合金導線210℃時的載流量是同截面普通鋼芯鋁絞線70℃時的2.0倍。
弧垂特性
通過特殊的創新架線技木使鋁合金張力轉移到鋼芯上，導線在帶電運行時的弧垂變化便取決于鋼芯的線膨脹系數，間隙型增容導線的線膨脹性能即為鋼芯的線膨脹性能，所以間隙型增容導線可以在高溫下維持較好的弧垂特性。

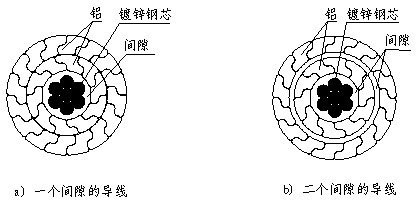

圖有間隙的鋼芯SZ型鋁絞線

A1F(SZ)G+SxA A1F(SZ)2G+SxA	A1F(TT)G+SxA A1F(TT)2G+SxA
X=1,2,3

間隙式鋼芯型鋁絞線主要特點：

由于這種結構存在間隙，有特別良好的自阻尼特性，在易發生臺風、暴雨和風沙塵暴的地區使用。

A1F(SZ)G+SxA / A1F(TT)G+SxA 間隙式鋼芯型鋁絞線（一個間隙） X=1,2,3

導線規格			250+33	250+40	315+41	315+50	400+52	400+64
鋼比(%)			13	16	13	16	13	16
截面積（mm2）		鋁	250	250	315	315	400	400
		鋼	33	40	41	50	52	64
		總	283	290	356	365	452	464
導線直徑mm）		導線	20.7	21.1	23.1	23.5	26.0	26.5
單位長度質量（kg/km)			946.3	1001.0	1187.9	1258.2	1507.9	1601.7
計算拉斷力（N）	S1A		77620	85600	97140	105400	121200	134400
	S2A		82240	91200	102880	112900	129000	144000
	S3A		86530	96400	108210	119400	135760	152320
拉力重量比	S1A		8.4	8.7	8.3	8.5	8.2	8.6
	S2A		8.9	9.3	8.8	9.2	8.7	9.2
	S3A		9.3	9.8	9.3	9.7	9.2	9.7
20℃直流電阻（Ω/km)			0.1155	0.1155	0.0917	0.0917	0.0722	0.0722

以下為參考性資料

彈性模量（N/mm2）			71000	74000	71000	74000	71000	74000
線膨脹系數（10-6/℃）			19.4	18.9	19.4	18.9	19.4	18.9
載流量計算條件			風速：0.5m/s;環境溫度：40℃；日照強度：1000W/m2; 表面吸收系數：0.9；輻射系數：0.9；工作溫度：70℃-80℃
載流量（A）	運行溫度	70℃	444	446	509	511	587	589
載流量（A）	運行溫度	80℃	546	549	632	635	735	739

表12 A1F(SZ)2G+SxA / A1F(TT)2G+SxA 間隙式鋼芯型鋁絞線（兩個間隙） X=1,2,3

導線規格			250+33	250+40	315+41	315+50	400+52	400+64
鋼比(%)			13	16	13	16	13	16
截面積（mm2）	鋁		250	250	315	315	400	400
	鋼		33	40	41	50	52	64
	總		283	290	356	365	452	464
導線直徑	導線		22.2	22.6	24.6	25.0	27.4	27.9
單位長度質量（kg/km)			946.3	1001.0	1187.9	1258.2	1507.9	1601.7
計算拉斷力（N）		S1A	77620	85600	97140	105400	121200	134400
		S2A	82240	91200	102880	112900	129000	144000
		S3A	86530	96400	108210	119400	135760	152320
拉力重量比		S1A	8.4	8.7	8.3	8.5	8.2	8.6
		S2A	8.9	9.3	8.8	9.2	8.7	9.2
		S3A	9.3	9.8	9.3	9.7	9.2	9.7
20℃直流電阻（Ω/km)			0.1155	0.1155	0.0917	0.0917	0.0722	0.0722

以下為參考性資料

彈性模量（N/mm2）			71000	74000	71000	74000	71000	74000
線膨脹系數（10-6/℃）			19.4	18.9	19.4	18.9	19.4	18.9
載流量計算條件			風速：0.5m/s；環境溫度：40℃；日照強度：1000W/m2; 表面吸收系數：0.9；輻射系數：0.9；工作溫度：70℃-80℃
載流量（A）	運行溫度	70℃	450	452	515	517	593	595
載流量（A）	運行溫度	80℃	557	559	643	646	746	750

間隙式鋼芯鋁絞線結構性能參數表

間隙型特強鋼芯(超)耐熱鋁合金絞線JNRLH1S/EST，JNRLH3S/EST

導線規格	截面積mm²		外徑mm		拉斷力kN		直流電阻 Ω/km	重量 kg/km	彈性模量Gpa		線膨脹系數10^-6/℃		載流量Ａ
導線規格	鋁合金	鋼	結構Ⅰ	結構Ⅱ	導線	鋼芯	直流電阻 Ω/km	重量 kg/km	導線	鋼芯	導線	鋼芯	LHNR1 150℃	LHHR3 210℃
185/30	197.60	31.67	19.7	18.7	81.1	50.5	0.1483	801	73.6	190	18.9	11.5	879	1095
240/30	250.60	31.67	20.6	20.6	89.7	50.5	0.1170	948	70.1	190	19.5	11.5	1017	1270
260/40	265.30	43.11	22.6	21.7	109.3	68.7	0.1106	1084	73.9	190	18.9	11.5	1068	1335
300/40	290.20	43.11	23.7	22.4	113.2	68.7	0.1010	1147	72.5	990	19.1	11.5	1124	1406
370/40	370.50	40.08	26.0	24.8	121.0	63.8	0.0792	1348	68.2	190	19.9	11.5	1316	1651
400/50	408.30	49.48	27.5	26.1	141.6	78.8	0.0718	1523	69.6	190	19.6	11.5	1403	1762
450/50	444.71	49.48	28.4	27.2	147.4	78.8	0.0660	1644	68.5	190	19.8	11.5	1484	1867
500/60	523.50	63.55	31.2	29.5	183.3	101.2	0.0560	1951	69.6	190	19.6	11.5	1655	2087
630/50	642.70	52.83	34.0	32.0	186.0	84.2	0.0456	2195	65.3	190	20.5	11.5	1887	2386

結構Ⅰ為型線+圓線，結構Ⅱ?yàn)樾途€+型線；
載流量計算是基于環境溫度40℃，日照強度0.1w/cm²，風速0.5m/s，表面吸系數0.9，風向0度，系統頻率50Hz為基本條件計算。

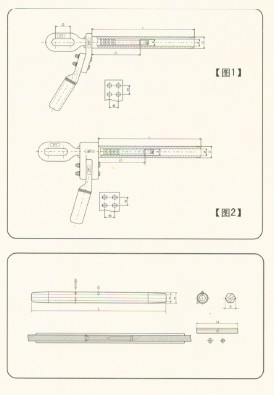

間隙式鋼芯鋁絞線配套金具

壓縮型耐張線夾

型號	導線外徑	主要尺寸							螺栓數量
型號	導線外徑	L	L1	L2	D	Φ	Φ1	d	螺栓數量
NY-185JX	19.7	400-520	150-250	50-60	30-38	20-21	7.5-8.0	15-16	1
NY-240JX	20.6	500-600	150-250	50-60	35-42	21-23	7.5-8.0	15-16	1
NY-260JX	22.6	500-600	150-250	50-60	35-42	23-25	8.0-8.5	16-18	1
NY-300JX	23.7	500-600	150-250	50-60	35-42	25-27	8.0-8.5	16-18	1
NY-370JX	26.0	550-650	150-250	60-80	38-50	27-28	8.0-8.5	16-18	1
NY-400JX	27.5	550-650	150-250	60-80	38-50	28-30	8.0-9.8	19-20	1
NY-450JX	28.4	550-650	150-250	60-8O	45-50	29-30	9.5-10.0	19-20	2
NY-500JX	31.2	600_700	150-250	60-80	48-55	32-33	10.0-10.5	20-22	2
NY-630JX	34.2	600-700	150-250	60-80	50-58	34-36	9.5-10.0	18-20	2

壓縮型接續管

型號	導線外徑	主要尺寸
型號	導線外徑	D	d	L	L1	Φ	Φ1
JY-185JX	19.7	30-38	15-16	550-650	140-160	15-16	7.5-8.0
JY-240JX	20.6	35-42	15-16	600-700	160-200	15-16	7.5-8.0
JY-260JX	22.6	35-42	16-18	600-700	160-200	16-18	7.5-8.0
JY-300JX	23.7	35-42	16-18	600-700	160-200	16-18	7.5-8.0
JY-370JX	26.0	38-50	16-18	700-800	200-220	16-18	8.0-8.5
JY-400JX	27.5	38-50	19-20	700-800	200-220	19-20	8.0-9.8
JY-450JX	28.4	45-50	19-20	700-800	200-220	19-20	9.5-10.0
JY-500JX	31.2	48-55	20-22	800-950	220-260	20-22	10.0-10.5
JY-630JX	34.2	50-58	19-20	850-1000	220-240	18-20	9.5-10.0

間隙式鋼芯鋁絞線安裝

間隙型增容導線(間隙型特強鋼芯(超)耐熱鋁合金絞線)總體采用張力放線方法進行安裝操作。安裝參照GB 50233-2005"110～500kV架空送電線路施工及驗收規范"和IEEE Standard 524"架空輸電導線的安裝導則"和制造商提供的特殊架線指導。
制造商將提供特殊的架線專用工具和全程安裝技術指導。
