TJ120硬銅絞線1*19股的技術標準是什么？
TJ120硬銅絞線，也叫裸銅絞線。型號中的“TJ”表示硬銅絞線，后面加上裸銅絞線的平方數，這是國家標準中所規定的正確表示方法。
TJ120的技術參數
華威金屬作為專業的銅絞線廠家，生產供應的TJ120型硬銅絞線采用含銅99.99%的高純無氧銅桿拉絲絞合而成，直徑2.8mm的裸銅絲絞合而成，絞合結構是：1×19；計算截面積是116.99平方毫米；成品線外徑是14mm，在20℃的標準環境中，1000米TJ120硬銅絞線的電阻不小于0.1550Ω，即0.1550Ω/km；成品絞線拉斷力不應小于48.01kN。
TJ-120每米重量和每噸米數：
TJ120硬銅絞線的單位重量(理論重量)是1065kg/km，表示1000米的120平方硬銅絞線的重量是1065kg，根據這個比重算出來1噸TJ120型號的硬銅絞線有938.97米，1kg大約有0.94米。
若您需要了解120平方硬銅絞線的價格是多少的信息，請聯系我們的客服人員，我們會為您提供當天準確，優惠的TJ120裸銅絞線報價。
120平方硬銅絞線結構圖
19股硬銅絞線的絞合結構：19(1+6+12)
120平方硬銅絞線的標準表示方法
裸銅絞線用什么符號和字母表示？
標稱截面積為120mm²、單線19根、單線直徑2.8mm的銅絞線（同心層絞）表示為：TJ120 ─ 1×19/2.8 TB/T 3111-2005
產品規格型號的標記以規格、絞合結構、材料名稱、“絞線”型號及本標準號組成。
TJ120硬銅絞線標準總結：
- 標稱面積：120mm²
- 計算截面：116.99mm²
- 計算外徑：14mm
- 結構：1×19
- 單線直徑：2.8mm
- 拉 斷 力：48.01KN
- 直流電阻：0.1550Ω
- 單位質量：1065kg/km
絞線的兩種絞合結構

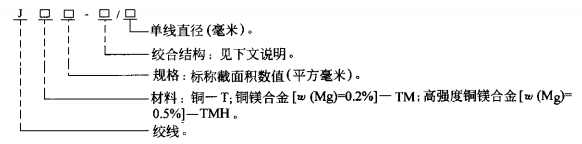

銅及銅合金絞線按銅及其合金元素不同含量分類，各類中按截面積分又有不同規格。產品型號用下列形式表示。
同心層絞，用“1×構成絞線的單線根數”表示；
復絞，用構成絞線的股線數和構成股線的單線根數表示，中間用“×”分開；復絞的股層間用“+”分開，并用圓括號括起，前者為內層，后者為外層。
TJ120規格、結構尺寸及性能
| 型號 | 載面積mm2 | 計算外徑mm | 結構 | 單絲直徑mm | 單絲 | 絞線(計算值) | |||||
| 標稱 | 計算 | 抗拉強度MPa不小于 | 伸長率％不小于 | 拉斷力Kn不小于 | 20℃直流電阻不小于Ω/km | 單位質量kg/km | |||||
| 絞前 | 絞后 | ||||||||||
| JT | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
| JT | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 |
| JT | 120 | 116.99 | 14 | 1×19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 |
| JT | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 432 | 410 | 0.9 | 48.01 | 0.150 | 1092 |
| JT | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 428 | 407 | 1.0 | 60.21 | 0.122 | 1347 |
| JT | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 |
TJ120裸銅絞線對使用原材料的要求：
銅絞線用單線應采用GB/T 3953—1983中的TYT型特硬圓銅線制造。
銅合金絞線所用銅合金化學主要成分范圍見下表。
| 材料代號 | ω(Cu) | ω(Mg) | 其他雜質總和,不大于 |
| TM | 余量 | 0.1~0.3 | 0.30 |
| TMH | 余量 | 0.3~0.5 | 0.30 |
華威金屬TJ120裸銅絞線交貨標準和生產要求：
華威金屬生產的TJ120裸銅絞線和普通青銅絞線的區別
華威金屬是國內知名的鐵道部合作的銅絞線生產廠家，生產的裸銅絞線全部采用99.99%高純度無氧紫銅桿為原料，導電率等性能高于青銅絞線，產品質量?jī)?yōu)于國家標準及鐵道部標準，不拿青銅絞線以次充優。
國內金屬市場銅價每天都在變動，我們可以為您提供及時準確的TJ120銅絞線價格。
TJ120裸銅絞線適用的TB/T 3111-2005標準中用到的術語和定義
- 絞向 direction of lay
- 一層單線或股線的扭絞方向，即從離開觀察者的運動方向。右向?yàn)轫槙r(shí)針?lè)较颍笙驗槟鏁r(shí)針?lè)较颉Ａ硪环N定義：右向即當絞線垂直放置時，單線或股線符合英文字母Z中間部分的方向；左向即當絞線垂直放置時，單線符合英文字母S中間部分的方向。
- 單線 single conducting wire
- 具有規定圓截面的拉制金屬線。
- 同心股線 concentric strand
- 復絞絞線中的一個元件，每個元件由一組同心絞合的單線構成。
TJ120的國家標準
遵循TB/T 3111-2005的標準，您可以下載查看此標準
華威金屬材料有限公司作為業內知名的TJ120裸銅絞線生產廠家及供應商，自1990年建廠以來，一直致力于各型號裸銅絞線的研發和生產工作，成品絞線嚴格按照國家標準生產，質量穩定可靠。TJ120銅絞線產品廣泛用于鐵路項目，高鐵項目，風電站項目，水電站項目，也可用于建筑項目中，我們將為您提供及時的120平方裸銅絞線報價信息和詳細的參數信息。
