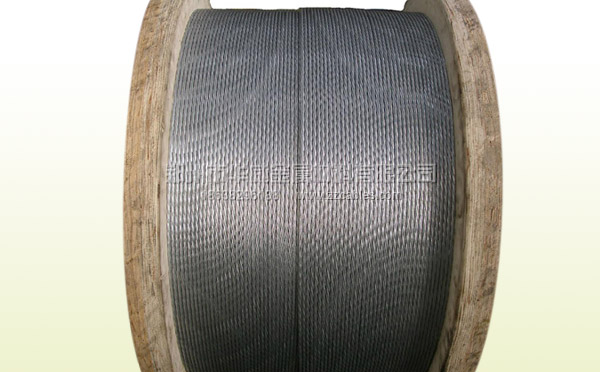

鍍鋅鋼絞線
產品名稱：鍍鋅鋼絞線
點擊次數：
摘要：
鍍鋅鋼絞線：鍍鋅鋼絞線/承力線主要用于電力系統的拉線及通信系統的通訊電纜承力線索，也用于鋼芯鋁絞線的鋼芯，我公司可以提供防腐鍍鋅鋼絞線產品。
鍍鋅鋼絞線的參數和性能：
鍍鋅鋼絞線采用的標準：
鍍鋅鋼絞線采用的標準是YB/T 5004-2001，效采于日本標準JIS G3537—1994《鍍鋅鋼絞線》。與日本標準相比存在差異如下：
鍍層重量髙于日本標準
鋼絲的公稱抗拉強度級別高于日本標準
YB/T 5004-2001是YB/T 5004-1993(由GB 1200—1988轉化）標準的修訂版，與前版標準相比，在以下方面進行了修訂：
1取消了電鍍鋅和薄鋅層C級、1175強度級；
2增加了鋼絞線直徑系列和1X37結構；
3將考核鋼絞線破斷拉力總和改為考核小破斷拉力；
4對鋼絲鍍層表面質量判定進行了界定。
自YB/T 5004-2001標準實施之日起，代替YB/T 5004-1993《鍍鋅鋼絞線》。YB/T 5004-2001標準于1993年12月發布
鍍鋅鋼絞線的分類：

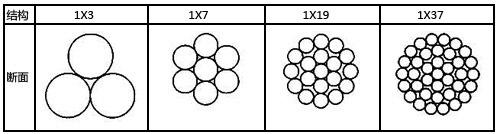

鋼絞線按斷面結構分為四種，如圖所示。
鋼絞線結構
鍍鋅鋼絞線按公稱抗拉強度分為四級1270 MPa、l370MPa、l 470 MPa和1570 MPa。
鍍鋅鋼絞線內鋼絲鋅層級別分為三級：特A、A、B。鋅層級別應在合同中注明，未注明時由供方?jīng)Q定
鍍鋅鋼絞線的尺寸、外形、重量

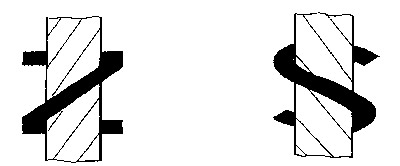

鍍鋅鋼絞線捻距應不大于其直徑的14倍，其他倍數的捻距應在合同中注明。鋼絞線外層捻向?yàn)橛夷恚鈱愉摻z的捻向應與相鄰內層鋼絲的捻向相反（見下圖)，如需改變捻向應在合同中注明。
無特殊要求時，鋼絞線的長度不得小于200 m，其長度偏差為：
| 公稱長度 | 允許偏差 |
| <1000m | +3% |
| ≥1000 m | +1.5% |
鋼絞線按實際重量供貨，如需方要求按長度供貨，應在合同中注明（鍍鋅鋼絲的密度: 7.78 g/cm³).
鍍鋅鋼絞線標記示例：結構1X7、直徑6.0mm、抗拉強度1370 MPa、A級鋅層的鋼絞線標記為： 1X 7-6.0-1370-A-YB/T 5004—2001
鋼絞線用鋼絲應按YB/T 170.2、GB/T 4354規定的盤條制造。牌號由供方選擇，鋼絲鍍鋅用鋅錠應采用GB/T 470中的0號或1號鋅錠，鋼絞線內鋼絲（含鋼絲）應為同一直徑、同一強度、同一鋅層級別，鋼絞線的直徑和捻距應均勻，切斷后不松散。鋼絞線內鋼絲應緊密絞合，不應有交錯、斷裂和折彎。1X3結構鋼絞線和架空地線不允許接頭，其他類鋼絞線內鋼銓接頭應用電焊對接，任意兩接頭間距不得小于50m，接頭應做防腐蝕處理.
鍍鋅鋼絞線的力學性能
鋼絞線內拆股鋼絲的力學性能應符合表1規定。
表1鋼絞線內拆股鋼絲力學性能
| 鋼絲公稱直徑 | 直徑允許偏差 | 公稱抗拉強度/MPa | 伸長率/%(Ln-200 mm) | 扭轉/(次/360°(L-100d) | |||||
| 公稱抗拉強度/MPa | |||||||||
| 1270 | 1370 1470 | 1570 | |||||||
| mm | 不小于 | ||||||||
| 1.00 | ±0.05 | 1270 | 1370 | 1470 | 1570 | 2.0 | 18 | 16 | 14 |
| 1.10 | |||||||||
| 1.20 | |||||||||
| 1.3O | |||||||||
| 1.40 | |||||||||
| 1.50 | |||||||||
| 1.60 | |||||||||
| 1.70 | |||||||||
| 1.80 | ±0.06 | 3.0 | 16 | 14 | 12 | ||||
| 2.00 | |||||||||
| 2.20 | |||||||||
| 2.40 | |||||||||
| 2.60 | ±0.08 | ||||||||
| 2.80 | 14 | 12 | 10 | ||||||
| 3.00 | 4.0 | ||||||||
| 3.20 | |||||||||
| 3.50 | ±0.10 | ||||||||
| 3.80 | |||||||||
| 4.00 | |||||||||
鋼絞線的小破斷拉力在表2?表5中給出。
注：根據用戶要求，可生產表2?表5中未列入的中間規格鋼絞線，力學性能按相鄰較低級別考核。
表2鋼絞線小破斷拉力
| 結構 | 1X3 | ||||||
| 公稱直徑 | 全部鋼絲 斷面面積 mm2 |
參考重量 kg/100m |
公稱抗拉強度/ MPa | ||||
| 鋼絞線 | 鋼絲 | 1270 | 1370 | 1470 | 1570 | ||
| mm | 鋼絞線小破斷拉力/kN | ||||||
| 6.2 | 2.90 | 19.82 | 16.49 | 23.10 | 24.90 | 26.80 | 28.60 |
| 6.4 | 3.20 | 24.13 | 20.09 | 28.10 | 30.40 | 32.60 | 34.80 |
| 7.5 | 3.50 | 28.86 | 24.03 | 33.70 | 36.30 | 39.00 | 41.60 |
| 8.6 | 4.00 | 37.70 | 31.38 | 44.00 | 47.50 | 50.90 | 54.40 |
表3鋼絞線小破斷拉力
| 結構 | 1X3 | ||||||
| 公稱直徑 | 全部鋼絲 斷面面積 mm2 |
參考重量 kg/100m |
公稱抗拉強度/ MPa | ||||
| 鋼絞線 | 鋼絲 | 1270 | 1370 | 1470 | 1570 | ||
| mm | 鋼絞線小破斷拉力/kN | ||||||
| 3.0 | 1.00 | 5.50 | 4.58 | 6.42 | 6.92 | 7, 43 | 7.94 |
| 3.3 | 1.10 | 6.65 | 5.54 | 7.77 | 8.38 | 8.99 | 9.60 |
| 3.6 | 1.20 | 7.92 | 6.59 | 9.25 | 9.97 | 10, 70 | 11.40 |
| 3.9 | 1.30 | 9.29 | 7.73 | 10.80 | 11.70 | 12.50 | 13.40 |
| 4.2 | 1.40 | 10.78 | 8.97 | 12.50 | 13.50 | 14.50 | 15.50 |
| 4.5 | 1.50 | 12.37 | 10.30 | 14.40 | 15.50 | 16.70 | 17.80 |
| 4.8 | 1.60 | 14.07 | 11.71 | 16.40 | 17.70 | 19, 00 | 20.30 |
| 5.1 | 1.70 | 15.89 | 13.23 | 18.50 | 20.00 | 21.40 | 22.90 |
| 5.4 | 1.80 | 17.81 | 14.83 | 20.80 | 22.40 | 24.00 | 25.70 |
| 6.0 | 2.00 | 21.99 | 18.31 | 25.60 | 27.70 | 29.70 | 31.70 |
| 6.6 | 2.20 | 26.61 | 22.15 | 31.00 | 33.50 | 35.90 | 38.40 |
| 7.2 | 2.40 | 31.67 | 26.36 | 37.00 | 39.90 | 42.S0 | 45.70 |
| 7.8 | 2.60 | 37.16 | 30.93 | 43.40 | 46.80 | 50.20 | 53.60 |
| 8.4 | 2.80 | 43.10 | 35.88 | 50.30 | 54.30 | 58.20 | 62.20 |
| 9.0 | 3.00 | 49.48 | 41.19 | 57.80 | 62.30 | 66.90 | 7.40 |
| 9.6 | 3.20 | 56.30 | 46.87 | 65.70 | 70.90 | 76.10 | 81.30 |
| 10.5 | 3.50 | 67.35 | 56.07 | 78.60 | 84.80 | 91.00 | 97.20 |
| 11.4 | 3.80 | 79.39 | 66.09 | 92.70 | 100.00 | 107.00 | 114.00 |
| 12.0 | 4.00 | 87.96 | 73.22 | 102.00 | 110.00 | 118.00 | 127.00 |
表4鋼絞線小破斷拉力
| 結構 | 1X3 | ||||||
| 公稱直徑 | 全部鋼絲 斷面面積 mm2 |
參考重量 kg/100m |
公稱抗拉強度/ MPa | ||||
| 鋼絞線 | 鋼絲 | 1270 | 1370 | 1470 | 1570 | ||
| mm | 鋼絞線小破斷拉力/kN | ||||||
| 5.0 | 1.00 | 14.92 | 12.42 | 17.00 | 18.40 | 19.70 | 21.00 |
| 5.5 | 1.10 | 18.06 | 15.03 | 20.60 | 22.20 | 23, 80 | 25.50 |
| 6.0 | 1.20 | 21.49 | 17.89 | 24.50 | 26.50 | 28.40 | 30.30 |
| 6.5 | 1.30 | 25.22 | 20.99 | 28.80 | 31.00 | 33.30 | 35.60 |
| 7.0 | 1.40 | 29.25 | 24.35 | 33.40 | 36.00 | 38.60 | 41.30 |
| 8.0 | 1.60 | 38.20 | 31.80 | 43.60 | 47.10 | 50.50 | 53.90 |
| 9.0 | 1.80 | 48.35 | 40.25 | 55.20 | 59.60 | 63.90 | 68.30 |
| 10.0 | 2.00 | 59.69 | 49.69 | 68.20 | 73.60 | 78.90 | 84.30 |
| 11.0 | 2.20 | 72.22 | 60.12 | 82.50 | 89.00 | 95.50 | 102.00 |
| 12.0 | 2.40 | 85.95 | 71.55 | 98.20 | 105.00 | 113.00 | 121.00 |
| 12.5 | 2.50 | 93.27 | 77.64 | 106.00 | 114.00 | 123.00 | 131.00 |
| 13.0 | 2.60 | 100.88 | 83.98 | 115.00 | 124.00 | 133.00 | 142.00 |
| 14.0 | 2.80 | 116.99 | 97.39 | 133.00 | 144.00 | 154.00 | 165.00 |
| 15.0 | 3.00 | 134.30 | 118.80 | 153.00 | 165.00 | 177.00 | 189.00 |
| 16.0 | 3.20 | 152.81 | 127.21 | 174.00 | 188.00 | 202.00 | 215.00 |
| 17.5 | 3.50 | 182.80 | 152.17 | 208.00 | 225.00 | 241.00 | 258.00 |
| 20.0 | 4.00 | 238.76 | 198.76 | 272.00 | 294.00 | 315.00 | 337.00 |
表5鋼絞線小破斷拉力
| 結構 | 1X3 | ||||||
| 公稱直徑 | 全部鋼絲 斷面面積 mm2 |
參考重量 kg/100m |
公稱抗拉強度/ MPa | ||||
| 鋼絞線 | 鋼絲 | 1270 | 1370 | 1470 | 1570 | ||
| mm | 鋼絞線小破斷拉力/kN | ||||||
| 7.0 | 1.00 | 29.06 | 24.19 | 31, 30 | 33.80 | 36.30 | 38.70 |
| 7.7 | 1.10 | 35.16 | 29.27 | 37.90 | 40.90 | 43.90 | 46.90 |
| 9.1 | 1.30 | 49.11 | 4 0.88 | 53.00 | 57.10 | 61.30 | 65.50 |
| 9.8 | 1.40 | 56.96 | 47.42 | 61.40 | 66.30 | 71.10 | 76.00 |
| 11.2 | 1.60 | 74.39 | 61.92 | 80.30 | 86.60 | 92.90 | 99.20 |
| 12.6 | 1.80 | 94.15 | 78.38 | 101.00 | 109.00 | 117.00 | 125.00 |
| 14.0 | 2.00 | 116.24 | 96.76 | 125.00 | 135.00 | 145.00 | 155.00 |
| 15.5 | 2.20 | 140.65 | 117.08 | 151.00 | 163.00 | 175.00 | 187.00 |
| 16.8 | 2.40 | 167.38 | 139.34 | 180.00 | 194.00 | 209.00 | 223.00 |
| 17.5 | 2.50 | 181.62 | 151.19 | 196.00 | 211.00 | 226.00 | 242, 00 |
| 18.2 | 2.60 | 196.44 | 163.53 | 212.00 | 228.00 | 245.00 | 262.00 |
| 19.6 | 2.80 | 227.83 | 189.66 | 245.00 | 265.00 | 284.00 | 304.00 |
| 21.0 | 3.00 | 261.54 | 217.72 | 282.00 | 304.00 | 326.00 | 349.00 |
| 22.4 | 3.20 | 297.57 | 247.72 | 321.00 | 346.00 | 371.00 | 397.00 |
| 24.5 | 3.50 | 355.98 | 296.34 | 384.00 | 414.00 | 444.00 | 475.00 |
| 28.0 | 4.00 | 464, 95 | 387.06 | 501.00 | 541.00 | 580.00 | 620.00 |
鋼絞線破斷拉力有如下兩種測定方法，用戶應在合同中注明，當未注遍時，由供方自行選擇。
方法1為測定整條鋼絞線破斷拉力。
方法2為測定鋼絞線破斷拉力總和，按如下公式：
鋼絞線內鋼絲破斷拉力總和=鋼絞線小破斷拉力X換算系數
換算系數：
1X3結構為1.08
1X7結構為1.08
1X19結構為1.11
1X37結構為1.17
鍍層質量
熱鍍鋅鋼絲表面應鍍上均勻連續的鋅層，不得有裂紋和露鍍。 5-4.2鋼絲的鍍鋅層允許有不影響使用的局部白色斑點、閃點、薄膜和個別的鋅層堆積，但堆積的局部 加大值不得超過鋼絲直徑正偏差的2倍。
鋼絞線內拆股鋼絲的鍍層質量應符合表6規定.
表6鋼絲鋅層質量
| 鋼絲公稱直徑 mm | 鋅層重量/(g/m²) 不小于 | 纏繞試驗芯桿 直徑為鋼絲 | ||
| 特A | A | B | 直徑倍數 | |
| 1.00 | 180 | 160 | 110 | 12 |
| 1.10 | ||||
| 1.20 | ||||
| 1.30 | 200 | |||
| 1.40 | 130 | |||
| 1.50 | ||||
| 1.60 | 180 | |||
| 1.70 | 220 | |||
| 1.80 | 160 | |||
| 2.00 | 230 | 200 | 14 | |
| 2.20 | 180 | |||
| 2.40 | 240 | 220 | 200 | |
| 2.60 | 250 | |||
| 2.80 | 270 | 250 | 230 | |
| 3.00 | 270 | |||
| 3.20 | 280 | 260 | ||
| 3.50 | 290 | 270 | 250 | |
| 3.80 | ||||
| 4.00 | ||||
表A1鋼絞線主要用途推薦表
| 用途 | 結構 | 規格/mm | 橫截面積/mm£ |
| IlOkV ?500kV 高迅和超髙壓輸 電線路架空地線 及桿搭用拉線 | 1X7 | 7.8 | 35 |
| 1X7 | .9.0 | 50 | |
| 1X7 | 10.5 | 70 | |
| 1X19 | 11，0 | 70 | |
| 1 X19 | 13.0 | 100 | |
| 1X19 | 15.0 | 135 | |
| 1X37 | 15.5 | 150 | |
| 1X37 | 16, 8 | 165 | |
| 1X37 | 17, 5 | 180 | |
| 郵電線桿架空拉線 | 1X7 | 5.4 | -- |
| 1X7 | 6.0 | -- | |
| 1X7 | 6.6 | -- | |
| 1X7 | 9.0 | -- |
