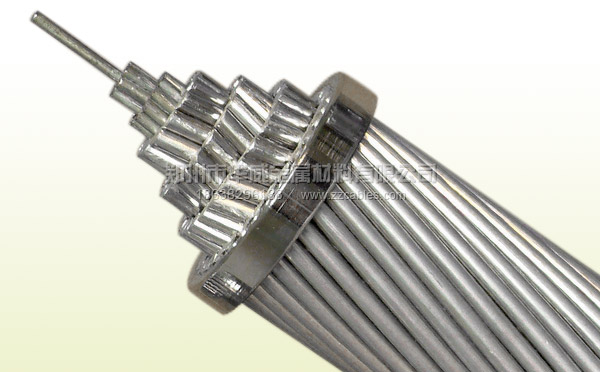

稀土鋼芯鋁絞線
產品類別：鋼芯鋁絞線
產品名稱：稀土鋼芯鋁絞線
點擊次數：
摘要：
稀土鋼芯鋁絞線是稀土鋼芯鋁架空導線。稀土鋼芯鋁絞線主要用于電力電網輸變電線路，目前已是電力系統解決沿海地區輸變電線路的主要選擇產品。
產品名稱：稀土鋼芯鋁絞線
點擊次數：
摘要：
稀土鋼芯鋁絞線是稀土鋼芯鋁架空導線。稀土鋼芯鋁絞線主要用于電力電網輸變電線路，目前已是電力系統解決沿海地區輸變電線路的主要選擇產品。
稀土鋼芯鋁絞線的參數和性能：
稀土鋼芯鋁絞線和鋼芯鋁絞線的區別
稀土鋼芯鋁絞線和鋼芯鋁絞線的區別在于稀土鋼芯鋁絞線的鋼芯中加入了稀土材料，使鋼芯耐大氣腐蝕強度明顯提高，鋼芯鋁絞線抗疲勞性能明顯提高，預計壽命提高1倍以上，而產品成本與普通鋼芯鋁絞線相比基本沒有變化
稀土鋼芯鋁絞線表示方法
稀土鋼芯鋁絞線采用的是GB 1179-1999的標準，產品用型號、規格及本標準編號表示。
標稱截面為鋁300mm2,鋼50 mm2的稀土鋼芯鋁絞線，表示為：
LGJX-300/50 GB 1179-1999
稀土鋼芯鋁絞線材料
鍍鋅鋼絲應符合GB3428—82《鋼芯鋁絞線用鍍鋅鋼絲》的規定。
稀土鋼芯鋁絞線結構
稀土鋼芯鋁絞線中鋁線和鋼絲的根數和標稱直徑應符合下表(規格)的規定。
任一絞層鋁線或鋼絲的節徑比應分別不大于其相鄰內層的節徑比。
相鄰層的絞向應相反，鋁絞外層為右向。
稀土鋼芯鋁絞線的規格
| 標稱截面 鋁/鋼 mm2 |
結構根數/直徑 mm | 計算截面mm2 | 外徑 mm | 直流電阻 不大于Ω/km | 計算拉斷力 N |
計算重量kg/km | 交貨長度 不小于 m | |||
| 鋁 | 鋼 | 鋁 | 鋼 | 總計 | ||||||
| 10/2 | 6/1. 50 | 1/1.50 | 10.60 | 1.77 | 12.37 | 4.50 | 2.706 | 4120 | 42.9 | 3000 |
| 16/3 | 6/1.85 | 1/1.85 | 16.13 | 2.69 | 18.82 | 5.55 | 1.779 | 6130 | 65.2 | 3000 |
| 25/4 | 6/2.32 | 1/2.32 | 25.36 | 4.23 | 29.59 | 6.96 | 1.131 | 9290 | 102.6 | 3000 |
| 35/6 | 6/2.72 | 1/2.72 | 34.86 | 5.81 | 40.67 | 8.16 | 0.8230 | 12630 | 141.0 | 3000 |
| 50/8 | 6/3.20 | 1/3.20 | 48.25 | 8.04 | 56.29 | 9.60 | 0.5946 | 16870 | 195.1 | 2000 |
| 50/30 | 12/2.32 | 7/2.32 | 50.73 | 29.59 | 80.32 | 11.60 | 0.5692 | 42620 | 372.0 | 3000 |
| 70/10 | 6/3.80 | 1/3.80 | 68.05 | 11.34 | 79.39 | 11.40 | 0.4217 | 23390 | 275.2 | 2000 |
| 70/40 | 12/2.72 | 7/2.72 | 69.73 | 40.67 | 110.40 | 13.60 | 0.4141 | 58300 | 511.3 | 2000 |
| 95/15 | 26/2.15 | 7/1.67 | 94.39 | 15.33 | 109.72 | 13.61 | 0.3058 | 35000 | 380.8 | 2000 |
| 95/20 | 7/4.16 | 7/1.85 | 95.14 | 18.82 | 113.96 | 13.87 | 0.3019 | 37200 | 408.9 | 2000 |
| 95/55 | 12/3.20 | 7/3.20 | 96.51 | 56.30 | 152.81 | 16.00 | 0.2992 | 78110 | 707.7 | 2000 |
| 120/7 | 18/2.90 | 1/2.90 | 118.89 | 6.61 | 125.50 | 14.50 | 0.2422 | 27570 | 379.0 | 2000 |
| 120/20 | 26/2.38 | 7/1.85 | 115.67 | 18.82 | 134.49 | 15.07 | 0.2496 | 41000 | 466.8 | 2000 |
| 120/25 | 7/4.72 | 7/2.10 | 122.48 | 24.25 | 149.73 | 15.74 | 0.2345 | 47880 | 526.6 | 2000 |
| 120/70 | 12/3.60 | 7/3.60 | 122.15 | 71.25 | 193.40 | 18.00 | 0.2364 | 98370 | 895. 6 | 2000 |
| 150/8 | 18/3.20 | 1/3.20 | 144.76 | 8.04 | 152.80 | 16.00 | 0.1989 | 32860 | 461.4 | 2000 |
| 150/20 | 24/2.78 | 7/1.85 | 145.68 | 18.82 | 164.50 | 16.67 | 0.1980 | 46630 | 549.4 | 2000 |
| 150/25 | 26/2.70 | 7/2.10 | 148.86 | 24.25 | 173.11 | 17.10 | 0.1939 | 54110 | 601.0 | 2000 |
| 150/35 | 30/2.50 | 7/2.50 | 147.26 | 34.36 | 181.62 | 17.50 | 0.1962 | 65020 | 676.2 | 2000 |
| 185/10 | 18/3.60 | 1/3.60 | 183.22 | 10.18 | 193.40 | 18.00 | 0.1572 | 40880 | 584.0 | 2000 |
| 185/25 | 24/3.15 | 7/2.10 | 187.04 | 24.25 | 211.29 | 18.90 | 0.1542 | 59420 | 706.1 | 2000 |
| 185/30 | 26/2.98 | 7/2.32 | 181.34 | 29.59 | 210.93 | 18.88 | 0.1592 | 64320 | 732.6 | 2000 |
| 185/45 | 30/2.80 | 7/2.80 | 184.73 | 43.10 | 227.83 | 19.60 | 0.1564 | 80190 | 848.2 | 2000 |
| 210/10 | 18/3.80 | 1/3.80 | 204.14 | 11.34 | 215.48 | 19.00 | 0.1411 | 45140 | 650.7 | 2000 |
| 210/25 | 24/3.33 | 7/2.22 | 209.02 | 27.10 | 236.12 | 19.98 | 0.1380 | 65990 | 789.1 | 2000 |
| 210/35 | 26/3.22 | 7/2.50 | 211.73 | 34.36 | 246.09 | 20.38 | 0.1363 | 74250 | 853.9 | 2000 |
| 210/50 | 30/2.98 | 7/2.98 | 209.24 | 48.82 | 258.06 | 20.86 | 0.1381 | 90830 | 960.8 | 2000 |
| 240/30 | 24/3.60 | 7/2.40 | 244.29 | 31.67 | 275.96 | 21.60 | 0.1181 | 75620 | 922.2 | 2000 |
| 240/40 | 26/3.42 | 7/2.66 | 238.85 | 38.90 | 277.75 | 21.66 | 0.1209 | 83370 | 964.3 | 2000 |
| 240/55 | 30/3.20 | 7/3.20 | 241.27 | 56.30 | 297.57 | 22.40 | 0.1198 | 102100 | 1108 | 2000 |
| 300/15 | 42/3.00 | 7/1.67 | 296.88 | 15.33 | 312.21 | 23.01 | 0.09724 | 68060 | 939.8 | 2000 |
| 300/20 | 45/2.93 | 7/1.95 | 303.42 | 20.91 | 324.33 | 23.43 | 0.09520 | 75680 | 1002 | 2000 |
| 300/25 | 48/2.85 | 7/2.22 | 306.21 | 27.10 | 333.31 | 23.76 | 0.09433 | 83410 | 1058 | 2000 |
| 300/40 | 24/3.99 | 7/2.66 | 300.92 | 38.90 | 338.99 | 23.94 | 0.09614 | 92220 | 1133 | 2000 |
| 300/50 | 26/3.83 | 7/2.98 | 299.54 | 48.82 | 348.36 | 24.26 | 0.09636 | 103400 | 1210 | 2000 |
| 300/70 | 30/3.60 | 7/3.60 | 305.36 | 71.25 | 376.61 | 25.20 | 0.09463 | 128000 | 1402 | 2000 |
| 400/20 | 42/3.51 | 7/1.95 | 406.40 | 20.91 | 427.31 | 26.91 | 0.07104 | 88850 | 1286 | 1500 |
| 400/25 | 45/3.33 | 7/2.22 | 391.91 | 27.10 | 419.01 | 26.64 | 0.07370 | 95940 | 1295 | 1500 |
| 400/35 | 48/3.22 | 7/2.50 | 390.88 | 34.36 | 425.24 | 26.82 | 0.07389 | 103900 | 1349 | 1500 |
| 400/50 | 54/3.07 | 7/3.07 | 399.73 | 51.82 | 451.55 | 27.63 | 0. 07232 | 123400 | 1511 | 1500 |
| 400/65 | 26/4.42 | 7/3.44 | 398.94 | 65.06 | 464.00 | 28.00 | 0.07236 | 135200 | 1611 | 1500 |
| 400/95 | 30/4.16 | 19/2.50 | 407.75 | 93.27 | 501.02 | 29.14 | 0.07087 | 171300 | 1860 | 1500 |
| 500/35 | 45/3.75 | 7/2.50 | 497.01 | 34.36 | 531.37 | 30.00 | 0.05812 | 119500 | 1642 | 1500 |
| 500/45 | 48/3.60 | 7/2.80 | 488.58 | 43.10 | 531.68 | 30.00 | 0.05912 | 128100 | 1688 | 1500 |
| 500/65 | 54/3.44 | 7/3.44 | 501.88 | 65.06 | 566.94 | 30.96 | 0.05760 | 154000 | 1897 | 1500 |
| 630/45 | 45/4.20 | 7/2.80 | 623.45 | 43.10 | 666.55 | 33.60 | 0.04633 | 148700 | 2060 | 1200 |
| 630/55 | 48/4.12 | 7/3.20 | 639.92 | 56.30 | 696.22 | 34.32 | 0.04514 | 164400 | 2209 | 1200 |
| 630/80 | 54/3.87 | 19/2.32 | 635.19 | 80.32 | 715.51 | 34.82 | 0.04551 | 192900 | 2388 | 1200 |
| 800/55 | 45/4.80 | 7/3.20 | 814.30 | 56.30 | 870.60 | 38.40 | 0.03547 | 191500 | 2690 | 1000 |
| 800/70 | 48/4.63 | 7/3.60 | 808.15 | 71.25 | 879.40 | 38.58 | 0.03574 | 207000 | 2791 | 1000 |
| 800/100 | 54/4. 33 | 19/2. 60 | 795.17 | 100.88 | 896.05 | 38.98 | 0. 03635 | 241100 | 2991 | 1000 |
稀土鋼芯鋁絞線絞合節徑比
| 結構元件 | 絞層 | 節徑比 | |
| 小 | |||
| 鋼芯 | 6根層 | 13 | 28 |
| 12根層 | 12 | 24 | |
| 鋁芯 | 內層 | 10 | 17 |
| 鄰外層 | 10 | 16 | |
| 夕卜層 | 10 | 14 | |
